最初の作品は、穴あきブロック。

0. ブラウザーかPC版で起動する

すぐに試すならブラウザーで使うを開きます。オンライン接続で起動し、アカウント登録なしで制作を始められます。Web版の保存と機能を確認して、下の「1 新規作成」へ進んでください。

PC版をインストールする場合

1. ダウンロード欄で使用するPCに合う版を選びます。Windowsはx64、MacはM1以降のApple Siliconです。
2. WindowsはEXEを開き、案内に従ってインストールします。MacはDMGを開き、LumaStudio CADをApplicationsへドラッグします。
3. アプリを起動し、ダッシュボードが開くことを確認します。基本機能にはアカウントもAPIキーも必要ありません。

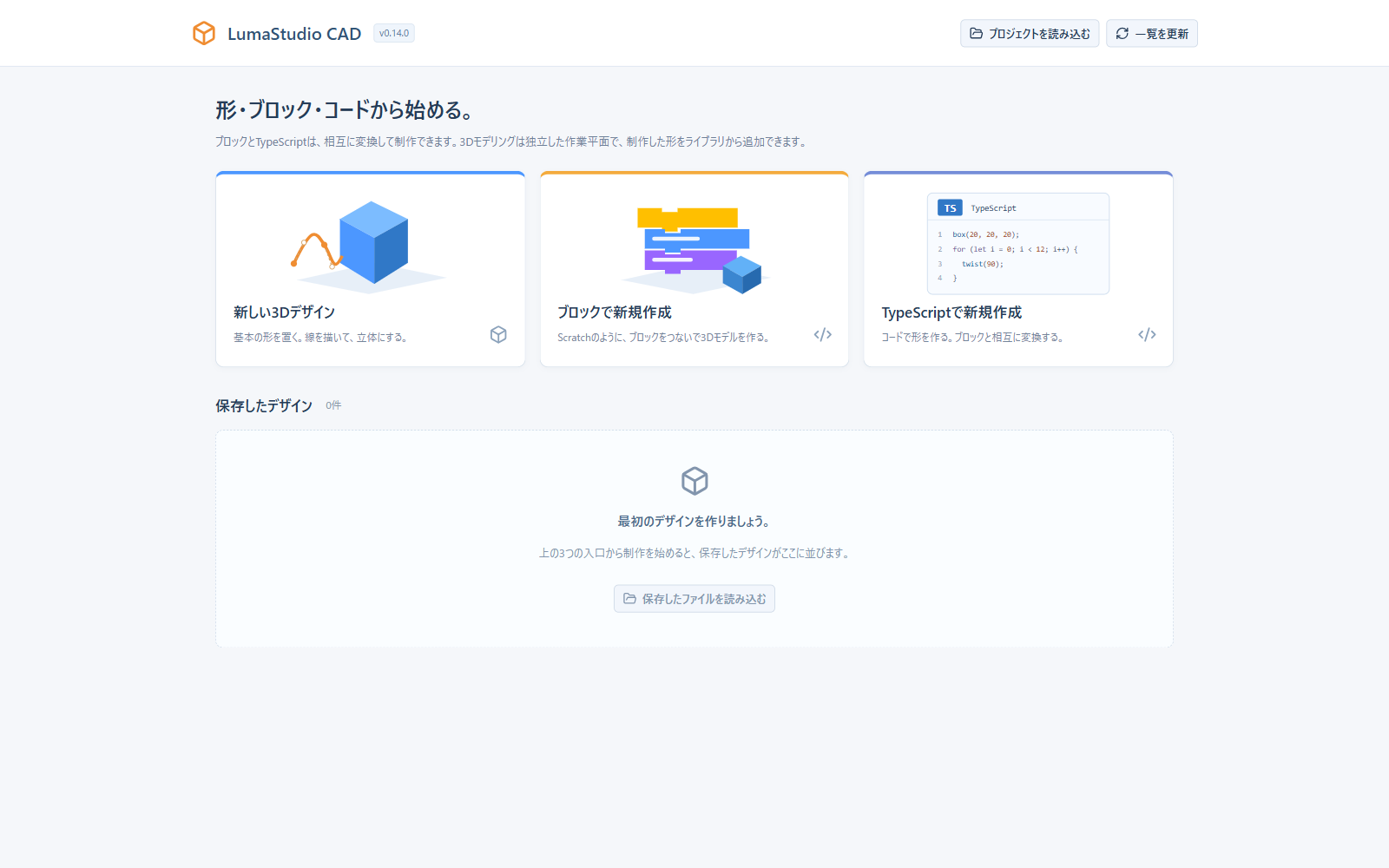

新しい3Dデザインを開く

ダッシュボードの「新しい3Dデザイン」を選び、上部の名前を「はじめての穴あきブロック」にします。中央が作業平面、左が形の一覧と設定、右が追加できるシェイプです。

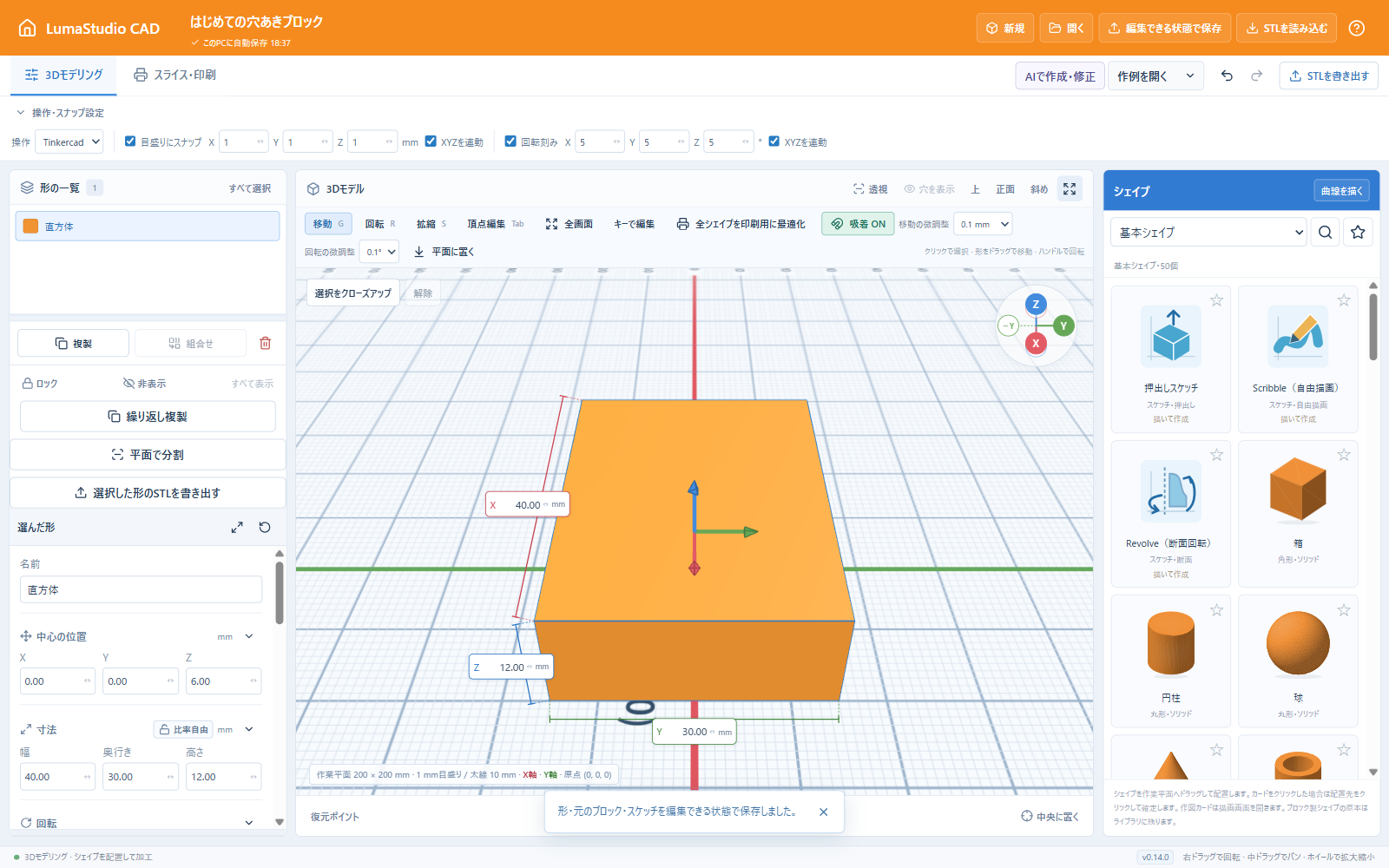

箱の寸法と位置を決める

右側の「箱」を作業平面へドラッグし、半透明のプレビューを確認して離します。カードをクリックした場合は、配置先をクリックするかEnterで原点へ置きます。左の「形の操作」を折りたたむと、数値設定を広く使えます。必要に応じて下へスクロールし、次の値を入力してEnterで確定します。「比率固定」がオフであることも確認してください。

「選択をクローズアップ」（F）を押すと、箱が見やすくなります。数値は位置の中心と外寸を示します。

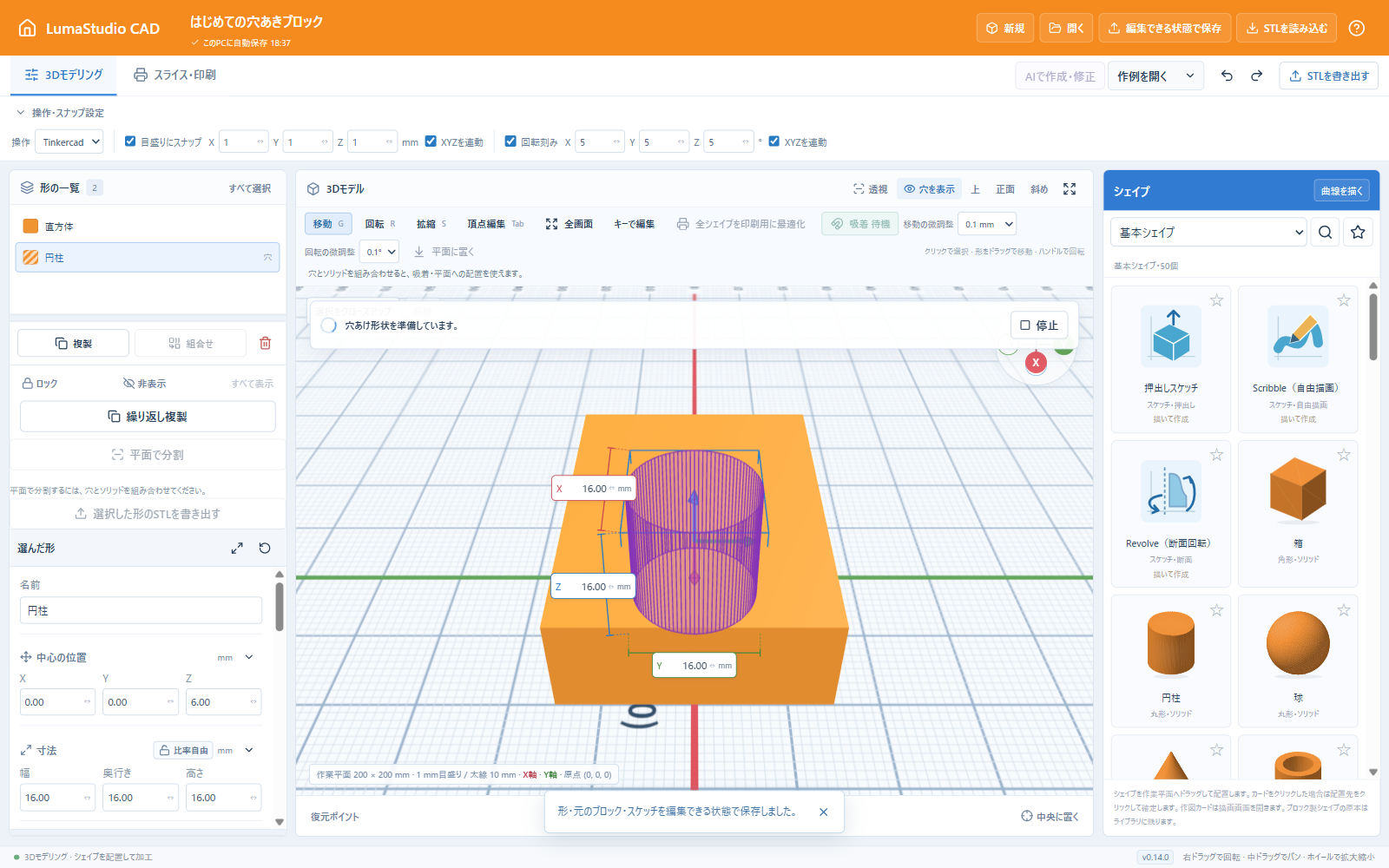

円柱を「穴」にする

右から円柱を作業平面へドラッグして置き、寸法を幅16・奥行き16・高さ16 mm、中心位置をX=0・Y=0・Z=6 mmにします。円柱を選択した状態で「穴」を押してください。半透明になり、箱を上下に貫く形になります。

円柱を箱より高くしておくことで、中央を通り抜ける穴になります。まだこの段階では、箱と円柱は別々の形です。

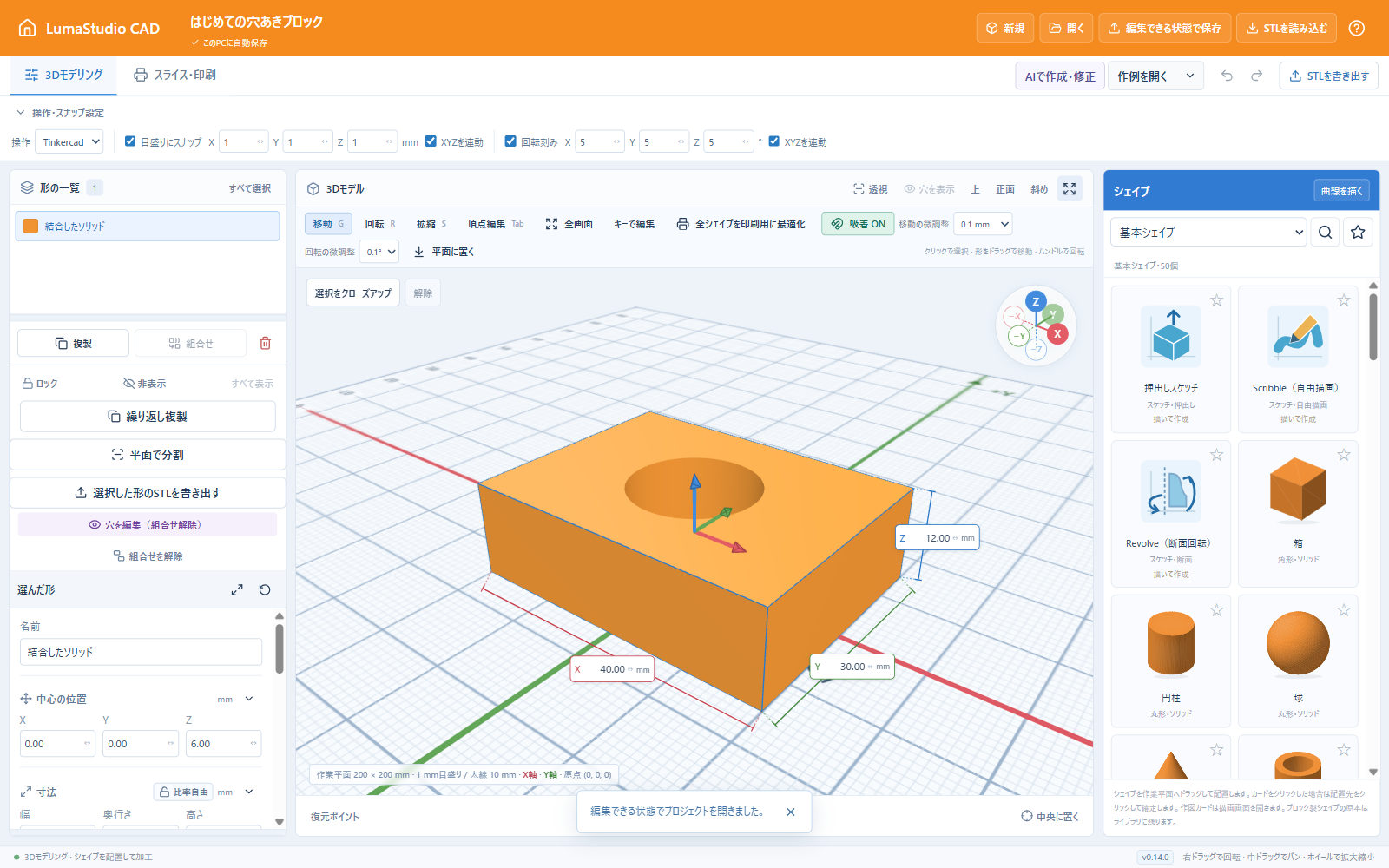

2つを選んで、組み合わせる

左の一覧で箱をクリックし、Shiftを押しながら円柱をクリックします。「形の操作」が閉じている場合は見出しを押して開き、「組合せ」を押すと1個の形になります。中央に穴が通っていることを、右ドラッグで視点を回して確認しましょう。

形を間違えたときはCtrl+Zで元に戻せます。やり直しはCtrl+Yです。Macでは⌘Z、⌘Shift+Zを使います。

保存して、もう一度開く

1. 上部の「編集できる状態で保存」を押し、.lumacad.jsonを保存します。後で部品や元の制作データを編集できる形式です。

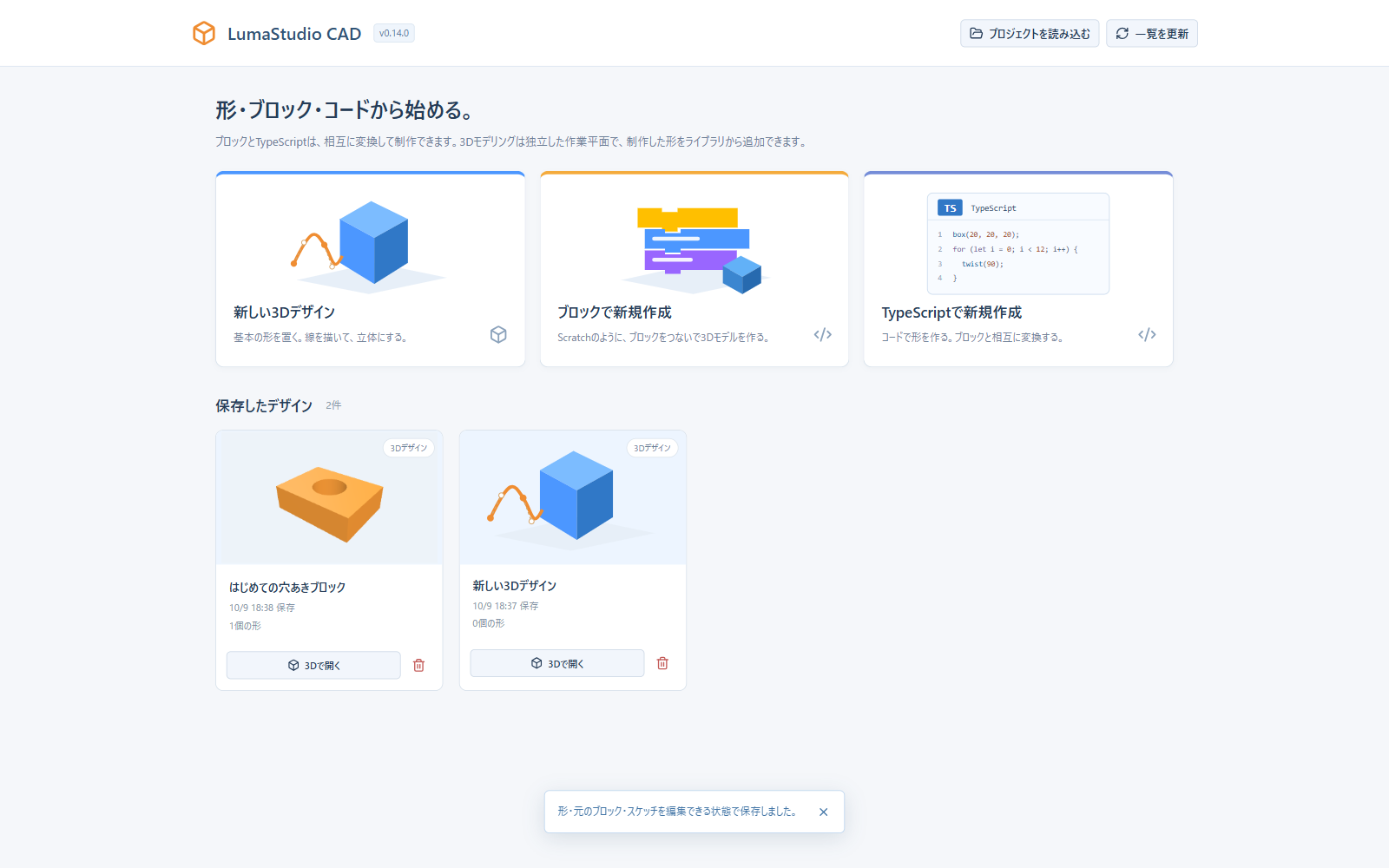

2. 左上のホームを押すとダッシュボードへ戻ります。保存されたデザインの画像を押すと続きから開けます。
3. ファイルからの再読込も試します。新しい3Dデザインを開き、「開く」で先ほどの.lumacad.jsonを選びます。
4. 名前、形、穴、寸法が保たれていることを確認します。

STLとして書き出す

右上の「STLを書き出す」を押します。STLは立体の加工結果を渡す形式で、元の部品・ブロック・コードの編集情報は含みません。.lumacad.jsonも一緒に残しましょう。

複雑な形で結合・検査が終わらない場合も、元の三角形をASCII STLに保存できます。STL保存と印刷前の確認はねじり角度とSTLの保存をご覧ください。

この作例は、実アプリで保存・再読込と、閉じた40×30×12 mmのSTL出力を確認しています。造形する場合は、スライサーで配置・材料・積層・支持を確認してください。実印刷は今回行っていません。

作例とこの手順はGPL-3.0-onlyで公開しています。検証記録
